Robertson désigne un profil carré précis, mais le terme est parfois employé comme synonyme d’embout carré. Pour choisir sans abîmer la vis, examinez l’empreinte, vérifiez le marquage et contrôlez l’ajustement de l’embout avant de visser.
Un embout Robertson est un embout carré conçu pour s’ajuster à une empreinte de vis Robertson. La différence avec un embout carré standard tient donc surtout à la géométrie et à la précision d’ajustement, pas à une forme visiblement différente dans tous les cas. Dans le commerce, les deux appellations se recouvrent parfois : ne vous fiez pas au seul nom, vérifiez le profil, le marquage et la tenue dans la tête de vis.
Pour choisir la bonne taille, partez de l’empreinte de la vis, puis faites un essai à la main ou à faible vitesse. L’embout doit s’engager à fond et rester stable, sans jeu marqué ni besoin de le forcer.
Le profil Robertson est une empreinte carrée prévue pour recevoir un embout carré correspondant. Le nom désigne un système de vissage, avec des tailles repérées par des numéros, par exemple #1, #2 ou #3. Ces repères décrivent la taille du profil Robertson, et non une taille universelle qui s’appliquerait à tous les types d’embouts. Un Robertson #2 ne se choisit donc pas comme un Phillips #2 simplement parce que le numéro est le même.
La forme de la cavité est carrée, mais la géométrie des parois et de l’embout peut être conçue pour produire un ajustement précis. Selon la vis et l’embout, une légère conicité aide la pointe à se caler dans l’empreinte. Elle contribue aussi à maintenir la vis sur l’embout pendant le positionnement. Ce maintien ne dispense pas de tenir la vis correctement, notamment au démarrage.
Le mot Robertson est aussi utilisé de manière assez large pour parler d’une vis ou d’un embout à empreinte carrée. C’est pourquoi une fiche produit peut mentionner « carré », « SQ » ou « Robertson » pour des profils proches. La désignation seule ne garantit pas que deux embouts auront exactement la même géométrie ou le même ajustement. Si vous avez besoin d’un embout pour une vis identifiée comme Robertson, privilégiez un modèle clairement indiqué pour ce profil et vérifiez son engagement dans la vis.
Ce profil ne doit pas être confondu avec les empreintes cruciformes Phillips et Pozidriv, ni avec les empreintes à six lobes comme Torx. Pour mieux différencier ces formes, vous pouvez consulter notre guide pour reconnaître une empreinte Phillips ou Pozidriv.
La différence entre un embout Robertson et un embout carré dépend de ce que le vendeur entend par « carré standard ». Il peut s’agir d’un embout Robertson désigné par un terme générique, ou d’un autre embout carré dont les dimensions et la forme ne correspondent pas parfaitement. Les silhouettes peuvent sembler identiques à l’œil nu, alors que la pointe s’assoit différemment dans la vis.
| Point de comparaison | Embout Robertson | Embout carré standard |
|---|---|---|
| Désignation | Profil identifié par le nom Robertson et souvent par un numéro de taille. | Terme générique, parfois employé pour désigner le même profil. |
| Géométrie | Conçu pour correspondre à une empreinte Robertson, dont la forme peut comporter des parois légèrement coniques. | La forme et les tolérances dépendent du fabricant et du système visé. |
| Marquage | Repère fréquent : numéro précédé du symbole #, ou désignation Robertson. | Peut porter « carré », « SQ » ou un numéro, sans que le marquage seul suffise à confirmer l’équivalence. |
| Ajustement | Doit entrer dans la cavité correspondante et y rester stable. | Peut convenir si la taille et la géométrie concordent, mais ne doit pas être présumé interchangeable. |
En pratique, un embout carré standard peut convenir à une vis Robertson si le profil et la taille correspondent réellement. À l’inverse, un embout vendu comme Robertson peut être trop grand, trop petit ou mal ajusté à une empreinte carrée d’une autre conception. Le nom indique une famille de profil, pas une permission d’utiliser indifféremment tout embout de forme carrée.
La différence devient importante quand l’ajustement est médiocre. Une pointe trop petite bouge dans la cavité et risque de ripper. Une pointe trop grande ne s’enfonce pas complètement. Un profil de forme légèrement différente peut porter sur les bords plutôt que sur les faces prévues. Dans ces situations, augmenter la pression ou la puissance de la visseuse ne corrige pas le mauvais choix et peut détériorer la tête de vis.
Si vous recherchez un assortiment dédié à cette famille, les coffrets d’embouts carrés Robertson permettent de comparer les tailles disponibles et leur marquage.
Commencez par regarder directement dans la tête de vis, avec un bon éclairage. Une empreinte Robertson présente une cavité carrée unique : elle n’a ni les quatre branches d’une empreinte Phillips ou Pozidriv, ni les six lobes d’une Torx. Le bord du carré peut être plus ou moins net selon l’état de la vis, son matériau et la qualité de sa fabrication.
La tête peut également porter une indication de fabricant ou de matériau qui ne renseigne pas sur le profil. Ne déduisez pas la taille de l’embout à partir du diamètre extérieur de la tête : deux vis de tête comparable peuvent recevoir des empreintes différentes. De même, une cavité carrée endommagée peut paraître plus large ou moins profonde qu’elle ne l’était à l’origine.
Pour reconnaître une vis Robertson, le critère principal est donc la forme intérieure de son empreinte, complétée par la documentation si elle existe. Si la cavité est très usée, testez plusieurs tailles sans forcer et privilégiez celle qui porte franchement sur les faces, plutôt que celle qui paraît simplement la plus proche à l’œil.
La taille de l’embout carré Robertson est généralement signalée par un numéro, comme #0, #1, #2 ou #3. Ces repères correspondent à des tailles de profil croissantes dans les gammes courantes. Ils ne donnent pas, à eux seuls, le diamètre de la vis, la longueur de l’embout ou la taille de son emmanchement. Lisez le marquage sur l’embout ou dans le coffret, puis confrontez‑le à la cavité réelle.
| Repère de l’embout | Comment l’utiliser comme indice | Contrôle à faire |
|---|---|---|
| #0 | Petite taille de la gamme Robertson. | Vérifiez que la pointe entre complètement sans flottement excessif. |
| #1 | Taille intermédiaire courante dans les assortiments. | Comparez son maintien à celui des tailles proches si vous hésitez. |
| #2 | Taille fréquemment proposée pour les travaux courants, selon les vis utilisées. | Ne la choisissez pas par habitude : contrôlez toujours la cavité. |
| #3 | Taille supérieure parmi ces repères courants. | Assurez-vous que l’embout descend jusqu’au fond sans coincer sur les bords. |
Ce tableau donne des repères de lecture, pas une règle qui permettrait de déduire automatiquement la taille à partir d’un matériau ou d’un type de meuble. Les usages varient selon la vis. Lorsque la notice indique une taille, suivez cette indication. Sans documentation, la forme et l’ajustement priment sur une estimation fondée sur l’apparence générale de la tête.
Faites l’essai sans mettre la visseuse en rotation. Placez l’embout bien dans l’axe, puis vérifiez qu’il s’engage profondément et qu’il ne bascule pas latéralement. Un ajustement correct donne un contact régulier et ferme. Il ne doit pas nécessiter de coups, de torsion ni de pression excessive pour entrer. Si deux tailles semblent proches, comparez‑les à la main et écartez celle qui reste en surface ou présente un jeu net.
Une fois le profil et la taille présumés, confirmez le choix sur la vis elle-même. Pour commencer, montez l’embout dans le porte-embout compatible et vérifiez qu’il est retenu correctement. La forme de sa pointe détermine la compatibilité avec l’empreinte ; la forme de sa queue doit, elle, correspondre au porte-embout. Ces deux contrôles sont distincts.
Un embout magnétique peut aider à maintenir une vis pendant son positionnement, mais le magnétisme ne compense pas une mauvaise géométrie. De même, un embout neuf n’est pas automatiquement le bon : vérifiez son marquage et son état. Une pointe usée, arrondie ou ébréchée tient moins bien dans la cavité et peut faire croire que la taille choisie est incorrecte.
Le contrôle en rotation doit rester prudent. Pour une première vis ou une empreinte peu familière, utilisez une vitesse basse et évitez de laisser l’outil accélérer avant que la pointe soit bien engagée. Maintenez une pression axiale régulière, sans forcer au point de déformer le matériau ou la tête. Retrouvez d’autres repères pour limiter le ripage en contrôlant l’axe et la pression.
Confondre forme carrée et compatibilité garantie est l’erreur la plus courante. Deux pointes peuvent avoir quatre faces tout en présentant une largeur, une conicité ou une profondeur d’engagement différentes. Si l’embout ne se cale pas sans jeu, ne cherchez pas à compenser avec davantage de force : changez de taille ou vérifiez si la vis relève d’un autre profil carré.
Une autre erreur consiste à comparer les chiffres entre familles d’embouts. Les numéros Robertson, Phillips et Pozidriv n’ont pas de correspondance automatique. Un embout portant un numéro identique n’est pas nécessairement de même dimension ni conçu pour la même empreinte. Lisez toujours le nom du profil en plus du repère de taille.
Sur une vis ancienne ou déjà abîmée, les angles peuvent être arrondis et le fond rempli de saleté. Un embout de taille correcte ne tient alors pas forcément aussi bien qu’il le devrait. Nettoyez avec précaution, essayez la bonne empreinte sans rotation et remplacez la vis si son état ne permet plus un vissage sûr. Ne choisissez pas une pointe plus grosse uniquement pour compenser des bords déformés.
Pour une vis carrée de sécurité avec broche centrale, utilisez un embout prévu pour cette configuration. Une pointe pleine peut buter contre la broche avant d’atteindre les faces de l’empreinte. Ne forcez pas l’embout : vous pourriez abîmer la vis ou la pointe. Enfin, si l’accès est difficile, un embout plus long peut faciliter le positionnement, mais sa longueur ne change ni le profil ni la taille requis.

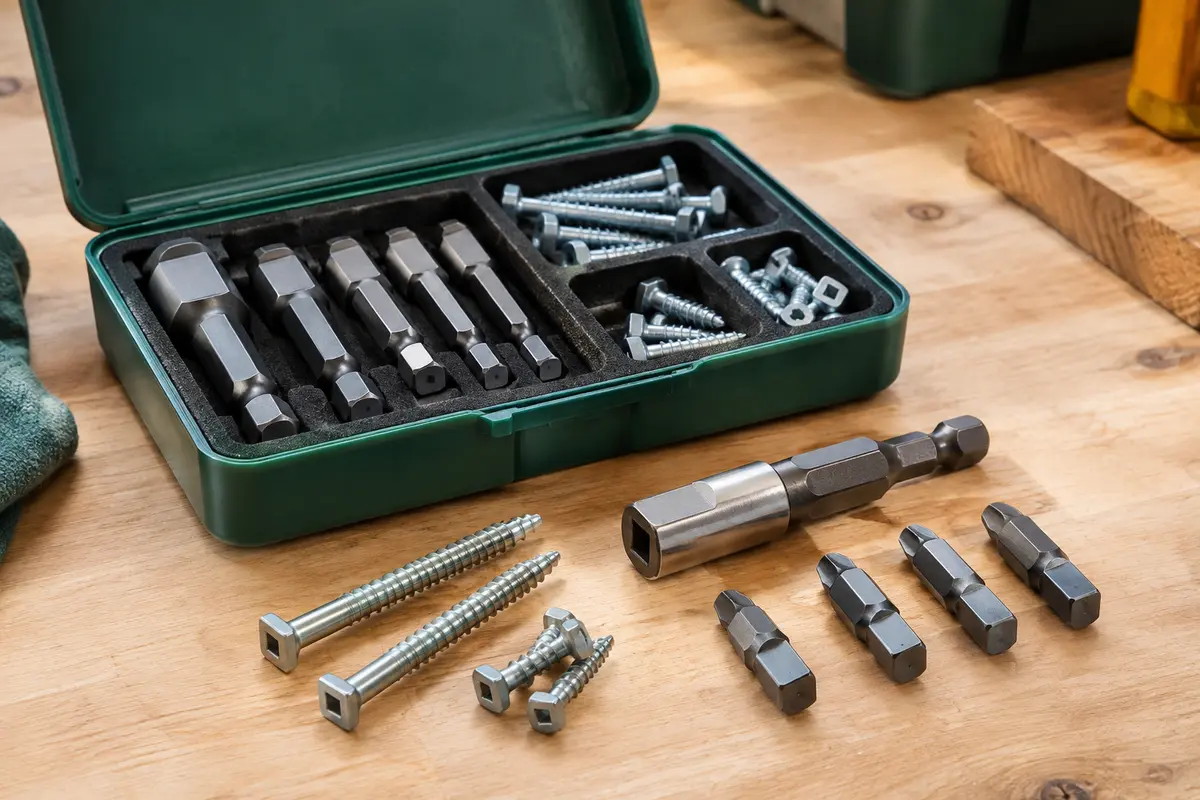

Un coffret aide à comparer plusieurs numéros à proximité de la vis, à condition que les embouts soient clairement repérés et rangés. Pour éviter les confusions, conservez les tailles dans leurs emplacements et remettez chaque embout après usage. Les repères de rangement par profil et par taille facilitent cette vérification lors des interventions suivantes.
En résumé, Robertson est un profil carré spécifique, même si l’expression « embout carré » est parfois utilisée pour le désigner. Examinez la cavité, lisez le marquage et faites un essai sans rotation. Le bon choix est celui qui s’engage complètement et reste stable, pas simplement celui dont la pointe paraît carrée ou porte un numéro familier.
Trois profils Robertson de 50 mm pour adapter votre vissage aux vis carrées n°1, n°2 et n°3.
Neuf embouts carrés en acier S2, avec trois tailles pour couvrir les vissages SQ courants.
Oui, si sa taille et sa géométrie correspondent à l’empreinte de la vis. Le terme « carré standard » étant parfois générique, vérifiez l’ajustement réel plutôt que de présumer que les deux embouts sont interchangeables.
Regardez dans la tête de vis : l’empreinte présente une cavité carrée, sans branches cruciformes ni lobes. Nettoyez‑la si nécessaire et vérifiez qu’elle ne comporte pas de broche centrale, car une vis de sécurité réclame un embout adapté.
Lisez le numéro indiqué sur l’embout, par exemple #1 ou #2, puis vérifiez son engagement dans la vis. La pointe doit entrer à fond et rester stable, sans jeu marqué ni besoin de forcer.
Non. Les repères de taille appartiennent à chaque famille de profils et ne sont pas directement comparables. Choisissez d’abord le bon profil, puis la taille qui s’ajuste à l’empreinte.
Arrêtez avant de visser, nettoyez la cavité et essayez une taille ou un profil mieux adapté. Si les bords sont usés, un embout neuf ne rétablira pas forcément une prise fiable : remplacez la vis si son état le justifie.
