Le profil XZN, aussi appelé triple carré, se rencontre notamment sur certaines fixations automobiles. Voici les indices visuels pour le reconnaître, le distinguer d’un Torx et choisir un embout qui s’engage sans jeu.
Les embouts XZN servent à entraîner des vis dont l’empreinte intérieure présente douze points cannelés. On les rencontre surtout sur certaines fixations de véhicules, mais le contexte ne suffit pas à confirmer le profil : observez la tête, comparez sa géométrie et vérifiez que l’embout s’y engage à fond avant de forcer.
Pour choisir la bonne taille, partez du marquage indiqué dans la documentation ou sur l’embout, puis contrôlez l’ajustement dans l’empreinte. Un XZN qui semble entrer sans être bien calé peut ripper et abîmer la vis. Il ne faut pas le remplacer par un Torx, même si les deux profils ont une apparence étoilée.
Le XZN est un profil de vissage conçu pour offrir plusieurs zones de contact entre l’embout et la tête de vis. Il est fréquent dans la mécanique automobile, où l’on peut le trouver sur des assemblages de transmission, des arbres de transmission ou certains éléments du moteur. Selon le véhicule et la conception de l’assemblage, il peut aussi apparaître sur d’autres fixations.
Ces exemples indiquent des contextes possibles, pas une règle d’identification. Deux vis voisines sur un même véhicule peuvent avoir des empreintes différentes, et un profil XZN ne se reconnaît pas uniquement parce que vous intervenez sur une voiture. Consultez la documentation technique du modèle ou les indications du fabricant lorsqu’elles sont disponibles.
Vous pouvez également rencontrer le XZN sur des assemblages mécaniques qui demandent un entraînement bien ajusté. Il est moins courant que les empreintes Phillips, Pozidriv ou Torx dans les travaux domestiques ordinaires. Si votre intervention porte sur un élément de sécurité, un organe soumis à un couple de serrage spécifié ou une pièce difficile à remplacer, suivez la procédure d’entretien prévue plutôt que de vous fier à une simple ressemblance visuelle.

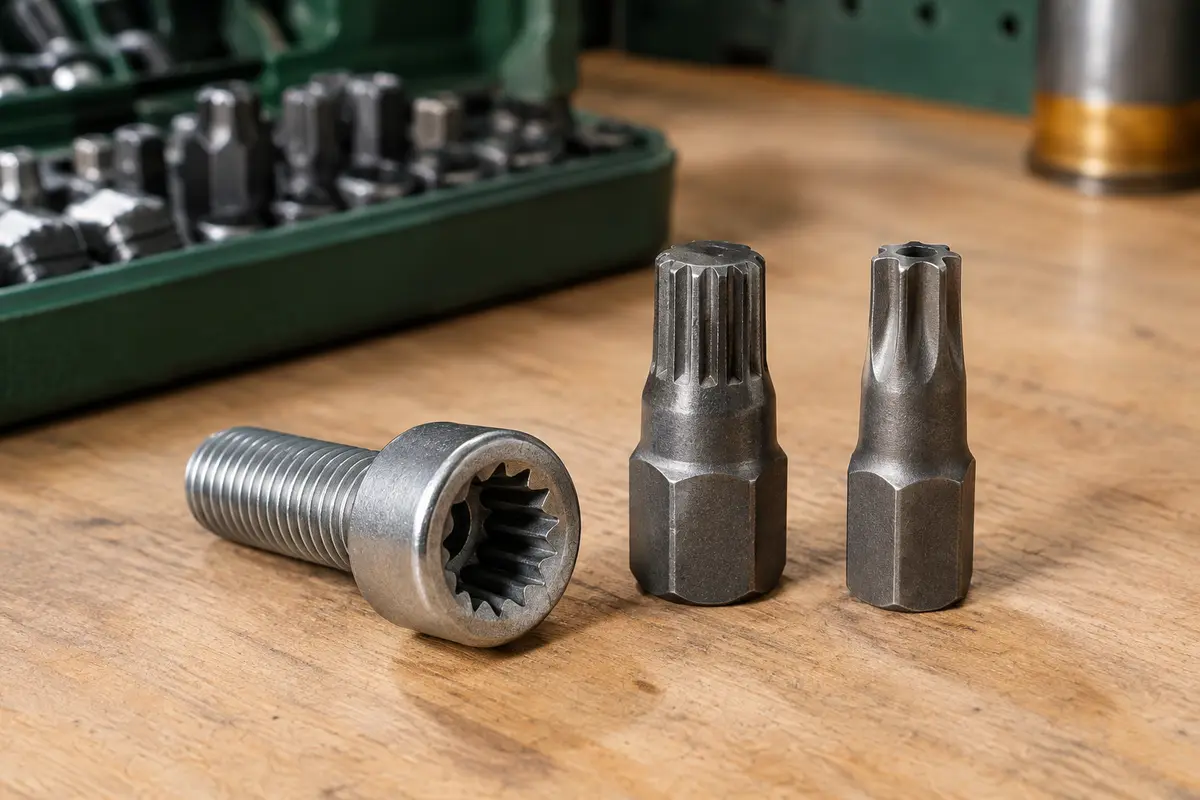

Pour reconnaître un profil XZN, examinez la tête de vis de face, avec un éclairage qui révèle les creux et les arêtes. Une empreinte XZN intérieure présente douze points répartis autour du centre. Son dessin est aussi connu sous le nom de triple carré : trois formes carrées superposées composent une série de cannelures régulières.
Une tête usée peut rendre le comptage difficile. Dans ce cas, ne choisissez pas l’embout qui semble simplement le plus proche. Nettoyez soigneusement, inspectez avec une lampe et, si nécessaire, comparez la vis à une fixation identique dont l’empreinte est intacte. Le marquage de l’embout ou une référence de pièce peuvent aussi aider à lever le doute.
Une empreinte à douze points n’est pas automatiquement un XZN. Certains profils à douze pans ont une géométrie différente, notamment les empreintes hexagonales doubles. La disposition et la forme des faces comptent autant que le nombre de pointes. Si l’inspection reste incertaine, évitez de tester plusieurs embouts en forçant : la documentation du véhicule ou l’avis d’un professionnel est préférable.
La confusion est fréquente parce que les deux empreintes sont disposées autour d’un centre et peuvent paraître étoilées lorsqu’elles sont petites ou encrassées. La différence la plus facile à voir est le nombre de lobes : le Torx présente six lobes arrondis, tandis que le XZN présente douze points cannelés issus de trois carrés superposés.
| Repère | XZN | Torx |
|---|---|---|
| Silhouette générale | Douze points, profil de triple carré | Six lobes arrondis, silhouette en étoile |
| Contact de l’embout | Les cannelures doivent épouser les douze points | Les six lobes de l’embout doivent correspondre aux creux |
| Erreur à éviter | Ne pas engager un Torx qui semble presque convenir | Ne pas utiliser un XZN comme substitut |
Un embout Torx peut parfois entrer partiellement dans une empreinte XZN, ou l’inverse, surtout si la vis est déjà marquée. Cette insertion superficielle n’est pas une preuve de compatibilité. Sous l’effort, les zones de contact ne correspondent pas : l’embout peut glisser, arrondir les arêtes et compliquer le démontage. Pour examiner les formes Torx plus en détail, consultez ce guide sur le repérage des tailles d’embouts Torx.
Les tailles d’embouts XZN sont généralement indiquées par un repère de type M, par exemple M5, M6 ou M8. Les assortiments peuvent couvrir plusieurs dimensions, mais la notation ne doit pas être remplacée par une estimation visuelle du diamètre de la tête. Le diamètre extérieur de la vis, sa longueur ou la dimension de sa tête ne suffisent pas à déterminer la taille de l’empreinte.
La taille correcte s’engage avec précision, sans avoir besoin de la pousser brutalement. Une taille trop petite a du jeu et ne porte pas correctement sur les flancs. Une taille trop grande ne s’enfonce pas à fond. Dans les deux cas, un effort important au tournevis ou à la visseuse risque d’endommager la tête.
Si les cannelures sont encrassées ou si la vis est grippée, nettoyez l’empreinte et réévaluez l’ajustement avant de tenter le desserrage. Ne compensez pas un mauvais choix par une pression plus forte ou par un outil plus puissant. Quand plusieurs tailles semblent proches, reportez-vous à la référence de la fixation plutôt que de procéder par essais sous charge.
Pour un besoin régulier, vérifiez d’abord que le coffret contient les tailles réellement utiles à vos interventions. Un assortiment annoncé comme XZN ne couvre pas nécessairement toutes les tailles ni tous les formats. Regardez la liste des dimensions et le type d’embout, puis confrontez ces informations aux références de vis que vous devez traiter.
Si vos travaux comprennent aussi des fixations courantes, un assortiment mixte peut compléter votre équipement. Il ne remplace toutefois pas un coffret XZN et ne garantit pas la présence de ce profil. Pour comparer les profils usuels, consultez les coffrets d’embouts courants.
Un assortiment compact de profils courants et Torx Tamper, avec repérage couleur et changement rapide.
Un assortiment de profils courants, codés par couleur, avec supports magnétiques et douilles hexagonales.
Pour un coffret destiné aux fixations moins courantes, examinez les coffrets à empreintes spécifiques et vérifiez le contenu exact de chaque assortiment. Un coffret dédié au XZN est plus adapté si vous devez intervenir régulièrement sur ce profil. Pour un usage occasionnel, vous pouvez aussi comparer le coût d’un embout à l’unité et celui d’un assortiment, en tenant compte des tailles dont vous aurez réellement besoin.
Avant de tourner, immobilisez correctement la pièce si le montage le permet et assurez-vous que l’outil est stable. Placez l’embout dans l’axe de la vis, puis enfoncez‑le jusqu’au fond. Une prise inclinée concentre l’effort sur une partie des cannelures et favorise le ripage.
Pour une première vérification, privilégiez une action manuelle ou une commande lente, avec une pression axiale régulière. Si la vis résiste, arrêtez-vous dès que l’embout commence à bouger dans l’empreinte. Contrôlez à nouveau la taille, l’état des arêtes et la propreté du creux. Un desserrage difficile peut aussi venir d’un blocage ou d’une procédure particulière, pas seulement de l’embout.
N’utilisez pas une visseuse à chocs par défaut. Le profil, la taille et le porte-outil doivent être adaptés à l’application, et le fabricant de la fixation ou du véhicule peut imposer une méthode ou un couple précis. Sur un assemblage sensible, un outil manuel approprié permet souvent de mieux sentir si l’embout est correctement engagé. Pour un organe lié au freinage, à la direction ou à la transmission, suivez la procédure d’entretien et consultez un professionnel si vous ne pouvez pas confirmer les consignes.
Les dégâts apparaissent souvent avant même que la vis commence à tourner. Un embout choisi parce qu’il « semble rentrer », une empreinte remplie de saleté ou une visseuse utilisée trop vite peuvent suffire à déformer les points. Pour éviter ces erreurs, faites un contrôle rapide avant chaque opération :
En résumé, partez de l’empreinte elle-même, confirmez qu’il s’agit bien d’un XZN et sélectionnez la taille à partir d’un repère fiable. L’embout adapté entre jusqu’au fond, reste stable et ne présente pas de jeu excessif. Cette vérification simple protège la vis, l’outil et la qualité de l’intervention.
Une empreinte XZN intérieure présente douze points cannelés, souvent décrits comme un triple carré. Vérifiez la forme de face et assurez-vous que l’embout adapté descend à fond sans basculer.
Le XZN compte douze points, tandis que le Torx présente six lobes arrondis. Les deux profils ne sont pas interchangeables, même si un embout peut parfois entrer partiellement dans une empreinte qui ne lui correspond pas.
Utilisez le repère de taille fourni par la documentation ou la référence de la fixation, puis vérifiez l’ajustement dans l’empreinte. L’embout doit s’enfoncer jusqu’au fond et rester stable sans jeu notable.
On rencontre souvent le XZN sur des fixations de véhicules, notamment dans certains assemblages de transmission, d’arbres de transmission ou de moteur. L’emplacement ne suffit toutefois pas à confirmer le profil, qui doit être examiné directement.
Non. La composition d’un assortiment mixte varie et ne garantit pas la présence du profil XZN. Vérifiez la liste des embouts et leurs tailles avant l’achat.
