La lettre T seule ne suffit pas à déterminer la taille d’une vis Torx, et elle n’est généralement pas gravée sur la tête. Pour choisir le bon embout, repérez la référence complète, examinez l’empreinte et vérifiez l’ajustement à la main avant de visser.
Pour choisir un embout Torx, cherchez d’abord une référence complète comme T20 ou T25. La lettre T désigne le profil Torx, tandis que le nombre indique la taille de l’embout. Toutefois, la taille n’est généralement pas inscrite sur la tête de vis : quand le marquage manque ou reste illisible, l’observation de l’empreinte et un essai manuel prudent sont les repères les plus utiles.
La règle essentielle est simple : l’embout doit s’engager à fond, sans jeu perceptible et sans devoir être enfoncé de force. Une taille proche peut sembler convenir, mais elle risque de glisser et d’abîmer les lobes. Voici comment lire les repères, reconnaître la taille d’une vis Torx et vérifier l’ajustement avant de mettre la visseuse en marche.
Sur un embout, le marquage prend généralement la forme d’un T suivi d’un nombre : T10, T15, T20, T25, par exemple. Le T indique le profil à six lobes arrondis, souvent appelé Torx ou étoile à six branches. Le nombre correspond à la taille normalisée de l’empreinte, pas à une longueur ni à un diamètre exprimé en millimètres.
Autrement dit, la taille d’un embout Torx ne se déduit pas directement du diamètre de la vis. Deux vis de diamètre différent peuvent recevoir une empreinte de même taille, et des vis de même diamètre peuvent avoir des empreintes différentes. Le choix se fait d’après la cavité dans la tête, et non d’après la longueur de la vis, son filetage ou l’apparence générale de la tête.
La notation T est souvent aussi écrite TX. Un embout marqué TX20 correspond donc, en général, à une taille T20. Vérifiez toutefois le profil de la vis elle-même : Torx Plus, empreinte de sécurité et Torx externe ne se choisissent pas nécessairement avec le même embout. Une empreinte Torx Plus peut porter des repères différents, tandis qu’une vis Torx externe présente les lobes à l’extérieur de la tête et utilise couramment une désignation en E, pas en T.
Une vis à empreinte Torx n’indique pas systématiquement sa taille sur sa tête. Les fabricants peuvent graver une marque, un code de production ou une autre information, mais il n’existe pas de règle générale selon laquelle le nombre de taille de l’empreinte serait inscrit sur chaque vis. Le marquage T20 est beaucoup plus courant sur un embout, un coffret ou une fiche technique que sur la vis elle-même.
Si vous trouvez une inscription sur la tête, lisez‑la dans son contexte. Un T isolé peut faire partie d’un logo ou d’un code propre au fabricant. Une référence complète telle que T25 peut être un indice si elle est documentée par la notice ou l’emballage de la fixation, mais ne la prenez pas pour une preuve universelle sans confirmation. Les marques de résistance, de matière ou de fabricant ne renseignent pas nécessairement sur le profil de vissage.
Pour reconnaître la forme, observez le creux de la tête sous un bon éclairage. Une empreinte Torx intérieure présente six lobes réguliers. Elle se distingue notamment d’une empreinte cruciforme, qui possède des branches, et d’une empreinte Torx de sécurité, dont le centre comporte une petite broche. Si une broche est présente, un embout Torx ordinaire, plein au centre, ne pourra pas s’engager correctement. Il faut un embout de sécurité muni d’un trou adapté.
Ne confondez pas non plus taille de l’empreinte et référence commerciale de la vis. Une indication portée sur une boîte, un plan de montage ou une notice peut vous aider à retrouver la bonne taille, à condition qu’elle désigne bien l’embout et non une dimension de vis. En cas de doute, vérifiez le profil directement dans la tête.
Les tailles des embouts Torx se suivent selon une série de références, mais les assortiments ne contiennent pas tous les mêmes tailles. Les exemples ci‑dessous donnent des repères d’usage généraux, pas une règle permettant de choisir une taille à partir de l’objet ou du matériau. Une vis de meuble, un appareil ou une fixation technique peut déroger à ces habitudes.
| Tailles indicatives | Où on peut les rencontrer | Précaution |
|---|---|---|
| T5 à T10 | Petites fixations et assemblages de précision | Inspectez soigneusement les lobes, souvent peu profonds et faciles à détériorer. |
| T15 à T20 | Assemblages courants, quincaillerie et certains équipements | Ne choisissez pas T20 uniquement parce qu’il est fréquent dans votre boîte. |
| T25 à T30 | Fixations d’assemblage plus importantes, selon le modèle | La taille dépend de l’empreinte réelle, pas de la matière vissée. |
| T40 à T55 | Fixations dotées d’une empreinte plus grande | Un grand embout ne convient pas forcément à une vis d’apparence robuste. |
Les séries et les tailles disponibles varient selon les coffrets. Des tailles intermédiaires ou plus petites peuvent être nécessaires pour certains travaux. Si vous intervenez sur des vis miniatures, consultez aussi notre guide sur les tailles Torx de précision pour vis miniatures.
Pour vous constituer une sélection, partez des fixations que vous rencontrez réellement et vérifiez les tailles annoncées sur leur documentation. Un assortiment de coffrets d’embouts Torx peut faciliter la comparaison de plusieurs tailles, mais regardez toujours le détail de sa composition : l’expression « assortiment Torx » ne garantit pas à elle seule la présence de toutes les références.
31 embouts Torx réunis dans un coffret compact pour garder vos profils de vissage organisés à portée de main.
Un lot homogène de 25 embouts Torx T20, rangé dans un format compact et compatible avec l’organisation T‑STAK.

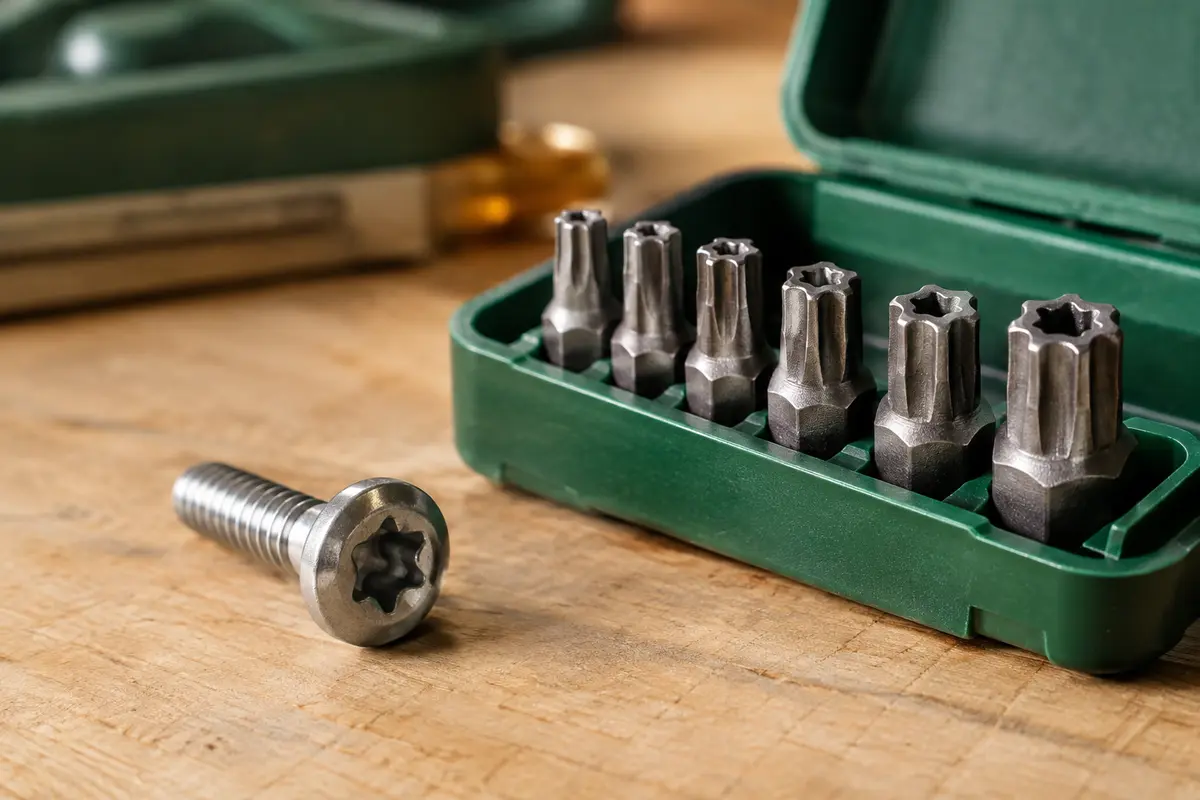

Quand la tête ne porte aucun repère, procédez dans cet ordre. L’objectif n’est pas de deviner la taille à distance, mais de trouver l’embout qui épouse les six lobes sans jeu ni contrainte.
Si le doute persiste, prenez un embout propre et non usé d’une taille voisine, puis répétez la vérification à la main. Un embout trop petit peut sembler s’insérer facilement tout en bougeant dans les lobes. Un embout trop grand ne descend pas complètement. Ne le faites pas pénétrer en exerçant davantage de pression : cette résistance est un signal d’arrêt.
Un pied à coulisse peut aider à relever certaines dimensions extérieures de la vis, mais il ne remplace pas l’essai du profil. La forme interne et la profondeur de l’empreinte comptent autant que sa largeur apparente. Mesurer la tête ou le filetage ne permet donc pas, à lui seul, de déterminer la taille exacte de l’embout.
Pour vérifier l’ajustement d’un embout Torx, placez‑le dans l’empreinte, puis observez trois points : il doit être bien assis au fond, centré et stable dans les lobes. Il ne doit ni basculer nettement ni tourner librement sans entraîner la vis. Retirez‑le et recommencez si vous sentez un frottement anormal ou si l’embout reste en surface.
Sur une vis difficile d’accès, assurez-vous que l’embout entre dans l’axe de la tête. Un mauvais alignement peut donner l’impression que la taille est incorrecte, alors que l’embout est simplement incliné. Un porte-embout ou un embout long peut faciliter l’accès, mais ne corrige pas une incompatibilité de taille. Maintenez l’outil dans l’axe de la vis pendant la vérification.
Une fois l’ajustement confirmé, commencez par un effort faible et contrôlé. Si l’embout grimpe hors de l’empreinte, claque ou commence à marquer les lobes, arrêtez immédiatement. Ne compensez pas le glissement en augmentant la pression ou la vitesse : vous risquez de détériorer la tête et de rendre le démontage plus difficile. Retrouvez d’autres repères pour éviter le ripage en maîtrisant l’axe et la pression.
Pour les petites vis, un tournevis manuel offre souvent un meilleur contrôle au moment de l’essai. Sur une visseuse, laissez l’outil arrêté pendant la mise en place et choisissez ensuite un réglage adapté à la fixation. Le contrôle de l’ajustement se fait avant le vissage, pas en testant à pleine vitesse.
Une vis déjà abîmée demande davantage de prudence. Si les lobes sont arrondis, l’embout risque de glisser même avec la bonne taille. Nettoyez la tête, utilisez un embout en bon état et évitez de multiplier les essais avec des tailles approximatives. Pour une fixation importante ou dont la rupture pourrait présenter un danger, interrompez l’intervention et demandez conseil à une personne qualifiée.
Pour un usage courant, privilégiez un coffret dont les tailles sont clairement indiquées et qui couvre les références dont vous avez besoin. Comparez la liste des tailles plutôt que le nombre total de pièces : certains coffrets comprennent des doublons ou d’autres formats qui ne répondent pas à votre travail. La lisibilité des marquages et le rangement comptent aussi, car ils vous aident à sélectionner rapidement le bon embout sans confondre les tailles.
Pour des vis minuscules, choisissez un assortiment de précision adapté aux dimensions de ces fixations. Pour des vis difficiles à atteindre, la longueur de l’embout peut entrer en jeu, mais elle ne change pas la taille Torx. Enfin, si vous utilisez une visseuse à chocs, vérifiez que le type d’embout convient à cet usage : le profil et la taille doivent toujours correspondre à l’empreinte. Ces critères orientent le choix du coffret, sans remplacer la vérification directe sur la vis.
Un assortiment de précision avec 103 embouts, un manche ergonomique et des rangements pour les petites pièces.
Un assortiment de 32 embouts précis et un manche compact pour les réparations électroniques du quotidien.
En résumé, le repère T vous aide lorsqu’il est complet et clairement associé à l’embout ou à la fixation. Si la vis est peu marquée, identifiez d’abord son profil, nettoyez l’empreinte, puis comparez les embouts sans outil motorisé. Le bon choix est celui qui entre à fond et reste stable sans jeu, sans inclinaison et sans contrainte.
Pas à elle seule. La lettre T désigne généralement le profil Torx, mais il faut un nombre associé, comme T20, pour obtenir un repère de taille. Sur une tête de vis, un T isolé peut aussi être un code ou une marque du fabricant.
Nettoyez l’empreinte et examinez ses six lobes, puis comparez des embouts propres de tailles proches. Le bon embout descend au fond et reste stable, sans jeu net ni pression excessive. Ne choisissez pas la taille à partir du diamètre de la vis.
Non, les deux tailles ne sont pas interchangeables. Un T20 dans une empreinte prévue pour un T25 peut bouger et abîmer les lobes, tandis qu’un T25 ne s’engagera pas correctement dans une empreinte plus petite. Vérifiez toujours l’ajustement avant de visser.
S’il entre facilement mais présente un mouvement latéral perceptible ou tourne sans entraîner la vis, il est probablement trop petit, usé ou mal adapté. Retirez‑le et comparez avec une taille voisine en bon état. N’essayez pas de compenser le jeu en appuyant davantage.
Non, la broche centrale empêche généralement l’usage d’un embout Torx ordinaire. Il faut un embout de sécurité avec un trou correspondant à la broche, à condition que le reste du profil et la taille conviennent également.
