Une vis protégée se reconnaît d’abord à la géométrie de son empreinte, parfois complétée par un téton central. Ce guide vous aide à distinguer les profils courants, à vérifier leur taille et à sélectionner un embout adapté sans abîmer la fixation.
Pour identifier une vis protégée avant une maintenance, observez la forme de son empreinte, la présence éventuelle d’un téton au centre et la taille de la tête. Un Torx avec téton, un six pans creux à téton et une empreinte à deux trous exigent des embouts différents, même si ces vis ont toutes un rôle de limitation du démontage.
Les profils des embouts de sécurité ne se déterminent pas au seul aspect « spécial » de la vis. Nettoyez et éclairez la tête, comparez sa géométrie à celle d’un embout adapté, puis contrôlez l’ajustement sans forcer. Cette méthode vous permet de choisir le bon coffret et de préserver l’empreinte pendant l’intervention.
Commencez par regarder la tête de face, avec un éclairage franc. Si de la poussière, de la peinture ou des résidus masquent les creux, retirez‑les avec précaution, sans gratter la géométrie de l’empreinte. Une loupe ou la fonction macro d’un appareil photo peut aider sur une petite fixation, mais une image floue ou prise de biais ne suffit pas à conclure.
Repérez trois éléments séparément :
La présence d’un téton est un indice important, mais elle ne donne pas le profil à elle seule. Un téton au centre d’une étoile à six lobes signale généralement un Torx de sécurité, tandis qu’un téton au milieu d’un logement hexagonal correspond à un six pans de sécurité. Dans les deux cas, l’embout doit présenter un évidement central pour laisser passer la broche.
Ne confondez pas une vis protégée avec une vis abîmée. Une empreinte arrondie, remplie de matière ou déformée peut sembler atypique sans être un profil de sécurité. Si les creux ne sont plus nets, identifiez d’abord les restes de la géométrie et évitez de tester successivement des embouts de profils voisins.
Les formes des vis à empreinte de sécurité varient selon l’équipement et le niveau de protection recherché. Certains profils reprennent une empreinte classique en y ajoutant un téton central ; d’autres imposent une forme particulière. Le tableau ci‑dessous résume les indices visuels utiles, sans remplacer un contrôle direct de l’ajustement.

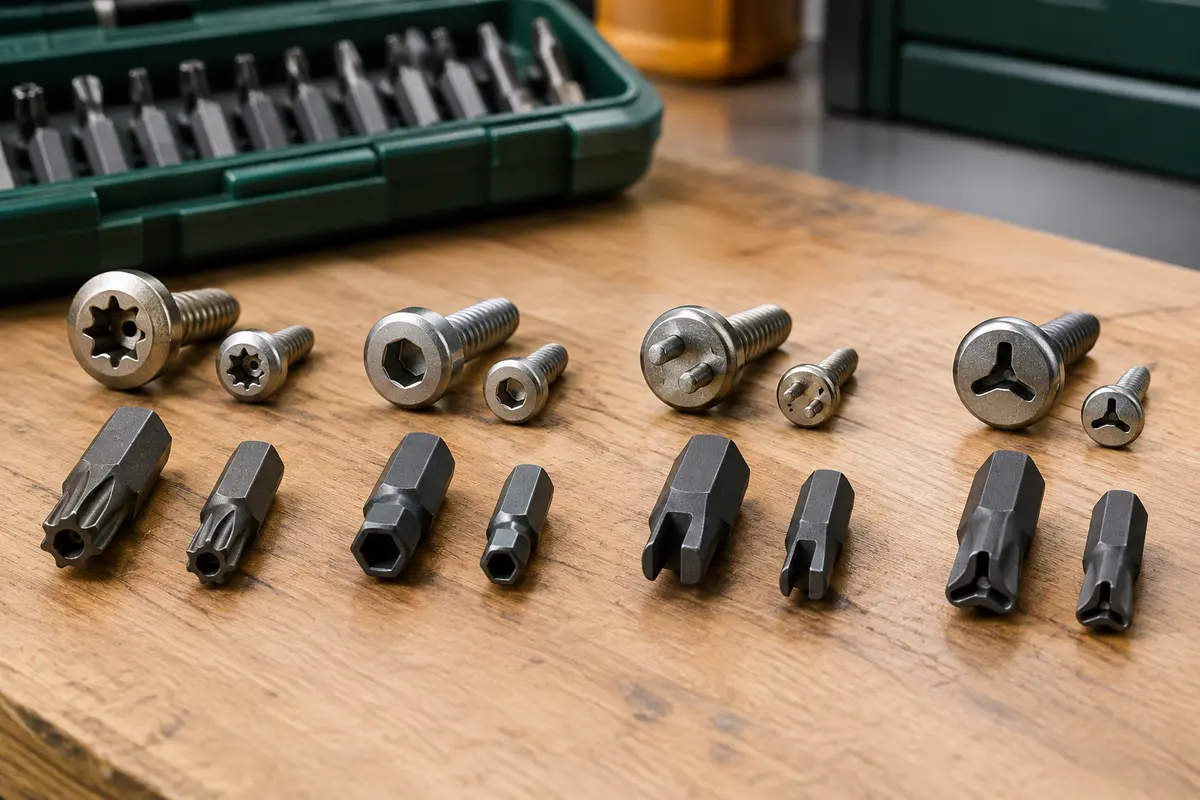

| Profil observé | Indice sur la vis | Embout à rechercher | Confusion fréquente |
|---|---|---|---|
| Torx de sécurité, parfois nommé Torx percé | Étoile à six lobes avec un téton central | Torx creux, avec alésage central | Un Torx standard peut avoir la bonne étoile, mais son centre plein bute sur le téton. |
| Six pans de sécurité | Logement hexagonal et broche au milieu | Embout six pans creux de sécurité | Un embout hexagonal plein ne peut pas s’engager à fond. |
| Spanner, ou empreinte à deux trous | Deux petits logements circulaires séparés | Embout à deux ergots, souvent appelé spanner | Ne pas confondre les deux trous avec une fente endommagée ou deux marques de perçage. |
| Tri‑wing | Trois branches disposées en forme d’hélice ou d’aile | Embout tri‑wing de la taille correspondante | Ce n’est pas nécessairement un tri‑point en Y. |
| Tri‑point | Trois branches droites se rejoignant au centre, comme un Y | Embout tri‑point | La ressemblance avec le tri‑wing ne garantit pas la compatibilité. |
| Triangle | Logement triangulaire régulier | Embout triangulaire | Il ne s’agit pas d’un tri‑point, dont les branches forment une étoile à trois bras. |
| Pentalobe | Étoile à cinq lobes arrondis, sans téton central | Embout pentalobe adapté à la taille | Un embout Torx à six lobes n’est pas un substitut. |
| Vis à sens unique | Fente dont les flancs facilitent le serrage mais gênent le dévissage | Outil conçu pour le retrait, ou méthode adaptée à la fixation | Un embout plat ordinaire peut convenir au serrage sans permettre une dépose sûre. |
Les appellations commerciales ne sont pas toujours utilisées de façon uniforme. La géométrie réelle reste donc votre meilleur repère : comptez les lobes ou les branches, vérifiez la symétrie, puis cherchez un téton ou un évidement central. Pour les profils moins courants, consultez les catégories de coffrets à empreintes spécifiques et comparez les embouts proposés à la tête de vis.
Une étoile à six lobes sans téton peut être un Torx standard. Avec une broche centrale, il faut un modèle de sécurité creux. Le même principe existe pour certains six pans. Le simple fait que l’embout entre dans le logement ne prouve pas qu’il est adapté : il doit s’asseoir au fond, sans basculer ni porter uniquement sur les arêtes.
Les empreintes cruciformes demandent également de la prudence. Phillips et Pozidriv se ressemblent, mais leur géométrie diffère ; elles ne deviennent pas des profils de sécurité du seul fait qu’elles sont difficiles à retirer. Il existe des variantes spécifiques, mais il faut alors repérer les détails réellement présents sur la tête plutôt que de supposer qu’une croix désigne une empreinte protégée. Pour revoir cette distinction, consultez notre guide sur la différence entre Phillips et Pozidriv.
Une vis à tête extérieure hexagonale, carrée ou à bride n’est pas automatiquement une vis à empreinte de sécurité. Il faut distinguer la forme extérieure de la tête de la cavité dans laquelle s’engage l’embout. De même, un profil peu courant n’est pas forcément inviolable : ces systèmes compliquent l’accès ou limitent les manipulations non souhaitées, sans constituer une garantie absolue contre le démontage.
Si la forme reste incertaine, ne tentez pas l’embout « qui semble le plus proche ». Comparez la fixation à une documentation technique, à une vis identique non endommagée ou à une photographie nette prise de face. Pour un appareil sous garantie ou un équipement dont l’ouverture doit être réservée à un intervenant habilité, vérifiez les consignes de maintenance avant toute dépose.
Une fois le profil reconnu, il reste à déterminer la taille. Les désignations ne sont pas interchangeables d’une famille à l’autre : une taille Torx ne se compare pas directement à une taille six pans ou à un numéro de tri‑wing. Relevez le marquage éventuel sur la tête, l’emballage d’origine ou la documentation, mais considérez‑le comme un indice à confirmer.
Présentez l’embout à la main, outil à l’arrêt. Le bon modèle entre droit et au fond, avec un jeu limité. Il ne doit ni tourner librement dans l’empreinte ni rester en appui sur le téton central. Une fois engagé, vérifiez qu’il ne bascule pas sous une légère pression axiale. Si l’embout ne s’assoit pas nettement, retirez‑le et réévaluez le profil ou la taille.
La longueur se choisit selon l’accès à la vis, pas selon la seule apparence de la fixation. Un embout court est souvent plus facile à maintenir dans l’axe si la tête est accessible. Un embout long peut être nécessaire dans un logement profond, mais il doit rester suffisamment rigide et ne pas gêner l’alignement de la visseuse.
Un coffret pertinent réunit les profils réellement rencontrés et plusieurs tailles utiles, plutôt qu’une grande quantité d’embouts dont les formes ne correspondent pas à votre parc de fixation. Avant de le sélectionner, dressez une courte liste à partir des vis observées : profil, taille si connue, présence d’un téton, profondeur d’accès et format de l’outil. Les embouts de sécurité sont regroupés dans des assortiments à empreintes spécifiques, ce qui facilite la comparaison des familles.
Examinez ensuite les caractéristiques pratiques du coffret :
Un coffret mixte peut convenir si vos interventions concernent des profils variés, à condition que les empreintes de sécurité nécessaires y figurent bien. Pour une maintenance répétée sur un équipement précis, un assortiment ciblé est plus facile à contrôler. Comparez la composition réelle des coffrets, et non une désignation générale comme « multi-embouts ».
Si les interventions concernent de petites vis, choisissez également un format de précision adapté à la taille de la tête et à l’effort nécessaire. Un embout trop massif peut manquer de contrôle dans un espace réduit. Notre article sur l’utilisation des embouts de sécurité de précision détaille les précautions pour ces fixations.
Un assortiment spécialisé pour les vis de sécurité, avec porte-embout magnétique et rangement facile à transporter.
Les profils TT courants, deux longueurs et des pointes aimantées pour visser avec plus de contrôle.
Pour éviter les essais hasardeux, procédez dans un ordre constant. Cette vérification prend peu de temps et réduit le risque de détériorer une tête difficile à remplacer.
Si vous devez retirer plusieurs vis identiques, vérifiez la première avant de poursuivre et gardez l’embout correspondant à portée de main. En cas de têtes différentes dans le même ensemble, ne présumez pas qu’elles partagent toutes le même profil ou la même taille.
La faute la plus courante consiste à forcer avec un embout presque compatible. Une empreinte de sécurité offre parfois peu de surface d’appui ; un mauvais ajustement concentre l’effort sur quelques points et peut arrondir les bords, casser une branche ou déformer le téton. Un embout usé présente le même risque : inspectez son extrémité et remplacez‑le si les arêtes sont arrondies ou ébréchées.
Évitez aussi de tenir l’outil incliné, d’augmenter brusquement le couple ou d’utiliser une visseuse à vitesse élevée pour « voir si ça passe ». Le vissage ne doit commencer qu’une fois le profil confirmé et l’embout correctement engagé. Pour une vis bloquée ou endommagée, adaptez la méthode de dépose à la fixation et au matériel ; si un démontage peut compromettre la sécurité ou le fonctionnement de l’équipement, faites intervenir une personne qualifiée.
Enfin, ne réduisez pas votre choix à la mention « sécurité » sur un coffret. Les profils des embouts de sécurité doivent être comparés à ceux des vis présentes, puis confirmés par un ajustement stable. Cette démarche vous aide à identifier une vis protégée, à sélectionner l’embout approprié et à limiter les dégâts lors d’une maintenance courante.
Elle présente une étoile à six lobes et, généralement, un téton au centre de la vis. Il faut un embout Torx creux dont l’alésage laisse passer cette broche, dans la taille adaptée.
Un embout standard peut parfois sembler entrer, mais il risque de buter sur un téton ou de porter sur les mauvais flancs. N’appliquez pas d’effort tant que l’embout ne s’engage pas à fond et ne reste pas stable.
Le tri‑point forme une étoile à trois branches droites, comme un Y. Le tri‑wing présente des branches dont la géométrie évoque des ailes ; les deux profils demandent des embouts distincts.
Comparez les profils et les tailles inclus avec les vis que vous devez réellement entretenir. Vérifiez aussi la longueur des embouts, leur compatibilité avec votre porte-embout et la lisibilité du rangement.
Évitez les essais forcés et comparez la fixation à une vis identique intacte ou à une documentation technique. Si la dépose présente un enjeu de sécurité, de garantie ou de fonctionnement, demandez l’avis d’un professionnel habilité.
